感应加热厂家带您了解预热淬火

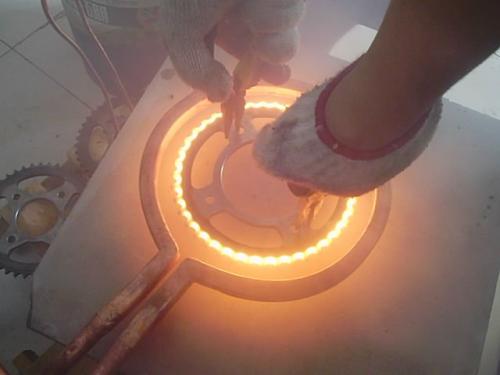

预热淬火又称为阶梯式加热淬火，常用于高合金钢制工件(如高速钢刀具等)以及大型结构钢锻件的淬火加热，由于其传热性能较差，在淬火加热过程中易形成较大的热应力，致使工件畸变严重。为了减少淬火加热时的热应力，使工件内外热应力大幅度降低，在加热到淬火温度以前可进行一次或多次渐次增温的预热。

通常一次预热的预热温度500~650度，二次预热的预热温度800~850度。对于形状特别复杂、极易畸变的高合金钢制造的工件，还可进行第三次预热，其温度根据钢材的化学成分及对畸变量的控制等因素由试验测定。一般一次预热在空气介质炉中，二、三次预热在盐浴炉或中性介质炉进行。在各炉中的保温时间，如果以加热时的保温时间为1,则二次、一次预热时的保温时间分别为2及4。

对于大型工件，可采用阶梯式的加热方法:工件随炉升温，到不同温度做适当时间的等温停留，以使沿工件截面的温度分布均匀化。此法因加快了钢件相变重结晶时的加热速度，减少了高温下使工件均温所需的时间，在大藏面工件上可得到比较细小面均匀的奥氏体晶粒，并可减少畸变。
