第 32 问：单晶硅拉制，为什么感应加热是芯片行业的“幕后功臣”？

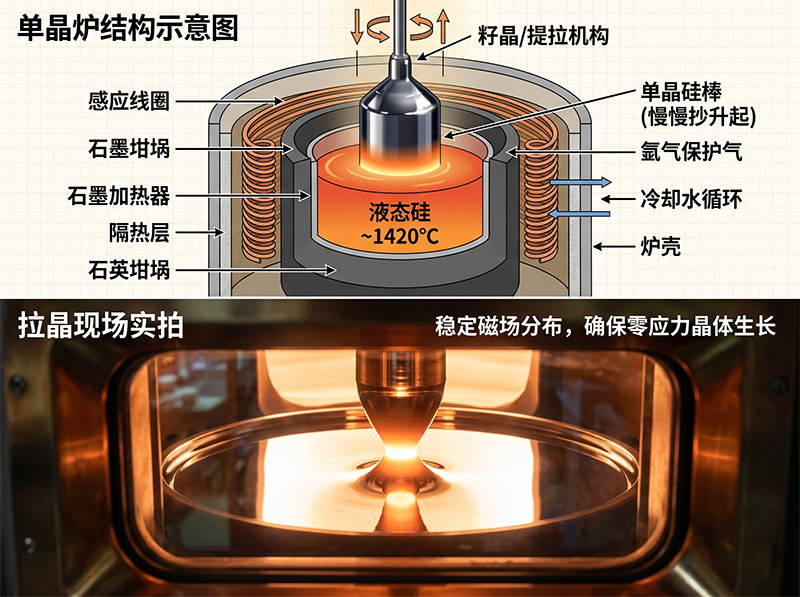

芯片的基底是单晶硅片。要把沙子变成纯度高达 99.999999999%（11个9）的单晶硅，需要先将多晶硅在高纯石墨坩埚中熔化，然后用一根籽晶慢慢“拉”出一根巨大的硅单晶棒。

1. 核心挑战：*的温控与纯净

零污染： 半导体对杂质零容忍。感应加热是非接触式的，热量直接在石墨坩埚内部产生，不会像电阻丝那样产生挥发物污染硅液。

热场稳定性： 拉晶过程长达数十小时，温度波动必须控制在 ±0.1°C 以内。任何细微的抖动都会导致晶格缺陷，让整根价值连城的硅棒变成废料。

2. 我们的“点沙成金”方案

石墨坩埚感应加热： 我们设计的高频/中频电源，专门针对石墨这种高导电材质优化。通过精准的电磁耦合，让石墨坩埚成为一个恒定的热源，均匀加热内部的硅料。

高精度闭环调功： 采用分辨率极高的数字化功率调节技术。配合红外测温与激光液面检测，实现毫秒级的热补偿。

悬浮熔炼技术： 针对更高纯度的区熔法，我们的高频电源可以产生强大的电磁力，让硅料在加热的同时处于半悬浮状态，彻底脱离容器接触。

3. 为什么国产化替代迫在眉睫？

目前拉晶炉电源长期被海外垄断。我们通过优化 IGBT 动态响应算法，已经能够实现在超长周期运行下的零漂移，为国产芯片底座的生产提供稳定“火力”。
