赛阳动态
全国服务热线:
0769-83003180
销售直通车:
136-5257-7079

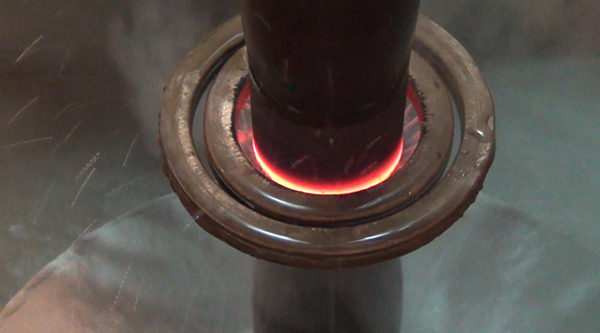

钢棒淬火设备-涂层淬火无氧化脱碳
发布时间:2019-11-22钢棒淬火设备涂层淬火是在工件表面涂覆. 层膏剂 (或乳剂)后加热淬火的热处理工艺,可避免淬火时的氧化、脱碳。目前,多采用商品防氧化涂料,如MP90 (600-900度,复杂型腔工件)、MP100 (850~1200度,模具钢)、MP120 ( 850~1250度,合金钢、不锈钢成形件)等。
对于结构钢、不锈钢、高合金钢、工模具钢等也可以使用防氧化涂料。
相关标准有JB/T5072- 2007《热处理保护涂料般技术要求》 等。
可应用喷涂(涂料的黏度为18~25s,风压为19.6~39.2MPa);刷涂(涂料的黏度为35~45s)或浸涂法涂覆于工件表面,涂层厚度以0.08~0.15mm为宜。
