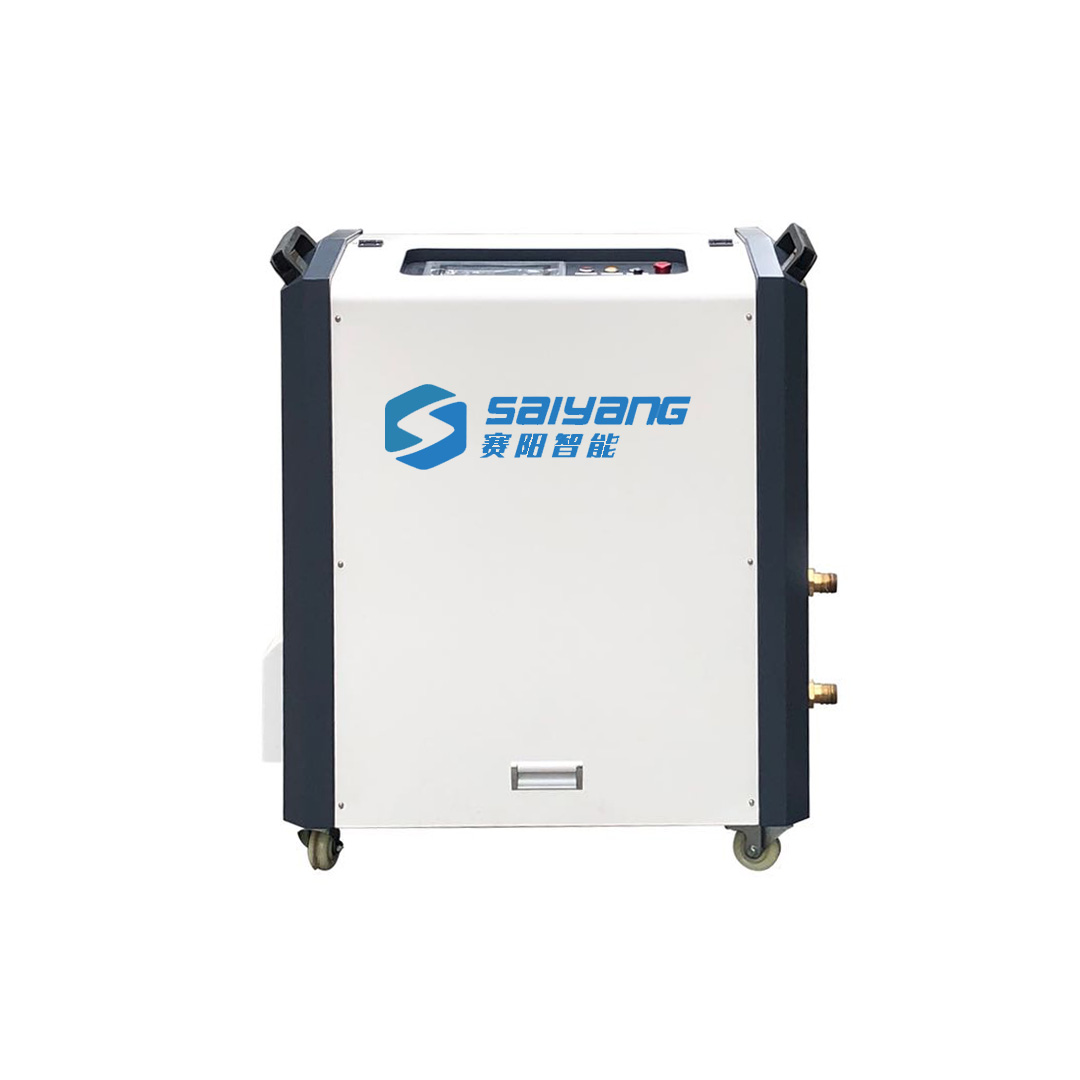

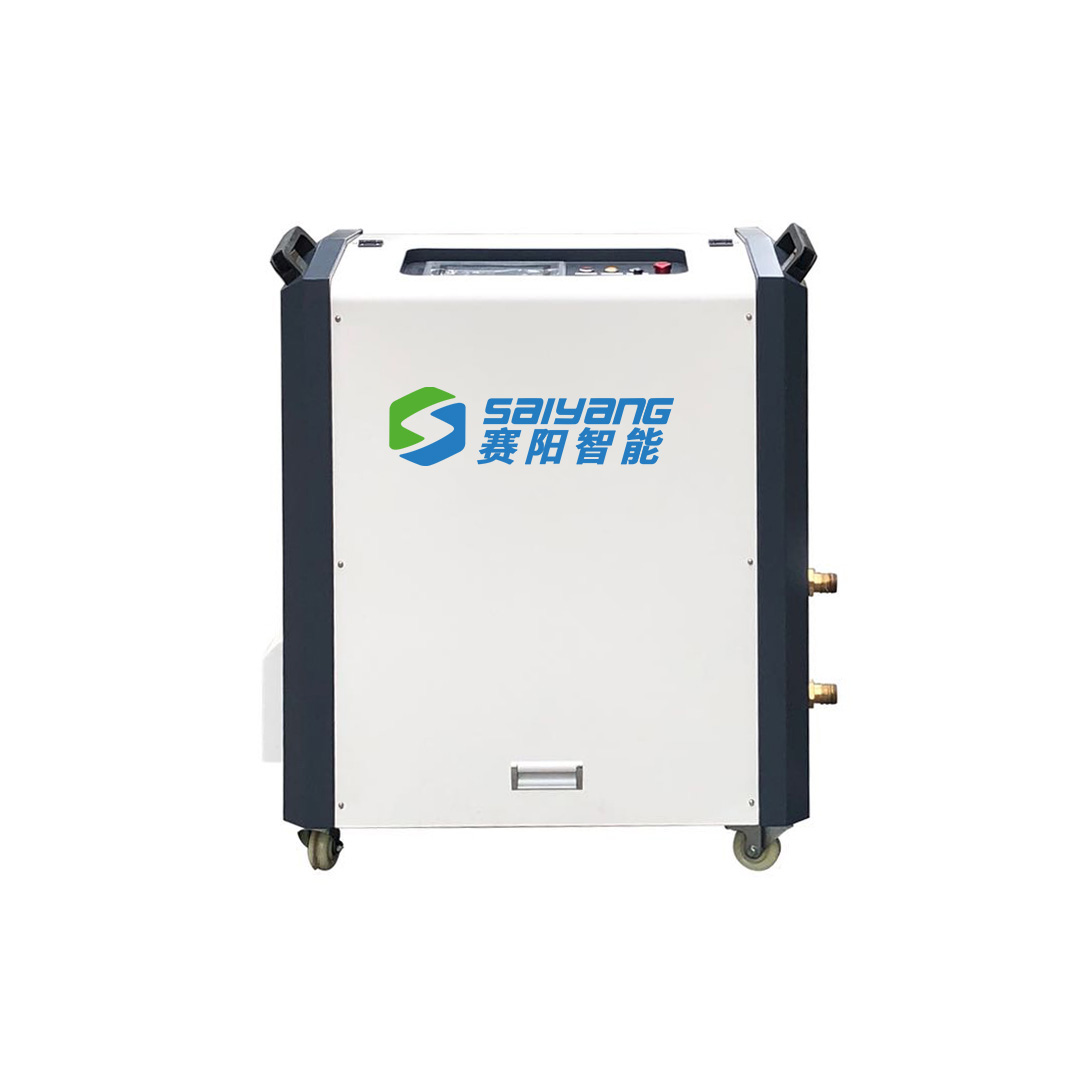

DSP+FPGA全数字控制感应加热设备
1、内置工艺型温度 PID 闭环程序(选配),PID 参数可设置:
很多情况下,可以采用恒温度运行模式,自动控制工件的加热温度以及电源的输出功率,温度到达设定值后保持恒温运行。工艺型 PID 温控程序支持小到几克,大到几百吨的工件加热,其快速特性可胜任秒级快速温控;
工艺型 PID 闭环程序中增加了惰性环节传递函数,以解决温度信号的测量延迟问题,通过指数/对数还原运算,可以快速还原工件实际温度。现在,无论是热电偶测温,还是红外线测温,均可实现优异的快速无超调 PID 温控;
温度变化速率可控:按照一定的斜率自动升降温。
2、具有能量控制功能:
可以按照功率对时间的积分进行控制,这对于恒温控制、淬火、相对固定工件和工艺十分有效,可以满足*别和复杂的过程控制要求。
3、精确和快速并重的内部控制,全面提升系统精度以及速度,电流显示及控制的分辨率极高,稳定输出不波动,具控制速度不受影响;精准控制大大减少了设备运行时的内部损耗,一方面设备加热更稳定,速度更快,客户实地测试对比常规设备同条件下 省电10%-20% ;另一方面设备元件温度降低,很大程度上减缓了元件老化,避免了众多故障产生,延长了设备的使用寿命;
4、基于电抗分析法的快速自动相频跟踪技术,解决了90°周期锁存法存在的相位不稳定波动、有时进入容性区开关、频率变化引起相位偏移、可跟踪范围小等缺陷;因此,高频状态下IGBT开关损耗降低幅度较大。
更换感应器或负载变化可自动快速跟踪谐振频率和相位,保证电源始终工作在*工作点,不需要调整参数,同一机型宽*10倍的频率范围均可保证准确的 IGBT 过零开关。
DSP控制的自动闭环运行,即使负载发生变化,装置能始终使输出保持稳定;当输入三相交流电压波动时,DSP能自动控制使输出保持稳定;
5、系统采用自主创新的快速IGBT驱动电路,与现行驱动电路相比,能明显改善谐振波形,降低死区时间,并进一步降低开关损耗,增加频率跟踪的稳定性;同时,每路 IGBT 驱动均具有短路保护和欠压保护功能;
6、不间断运行设计:在发生供电回路快切或闪变、或发生意外保护的情况下,装置可以进行自动诊断,并自动恢复到正常运行状态(自动重启),可避免停机造成的生产损失;
7、电网电压适应范围宽:可适应±10%的电网波动范围(三相380VAC机型)。且在 DSP的控制下,输出运行值并不受电网电压波动的影响;
8、装置的输出有不带变压器型、带变压器常规型、带变压器专用型、带变压器软线加长便携型 等多款,可供我司根据客户加热工艺的多样性及工况现场的特殊性,科学的灵活配置;
9、*地固定输出功能:可以在*地数字式固定给定量,此时电位器移位将不影响输出,此功能可结合定时器 以及能量控制功能使用;
11、装置具有功率、谐振电压、伏赫、温度限制功能,具有超限保护功能;
12、故障检测与保护功能齐全:
完善的故障检测保护电路,对缺水、过热、过压、过流、缺相等故障进行实时监控,快速反应,故障原因适时在显示屏上显示,并同步指示灯指示;此外还可由输出口输出继电器信号,用于外部系统协调工作。
报警和保护事件记录和查看功能,装置将记录运行过程中发生的所有报警和保护事件,操作人员可随时查看,这非常有利于设备故障诊断以及问题分析,可使90%以上常见故障由操作工迅速处理大大提高生产效率,降低了对操作工技术水平的依赖。
DSP智能感应加热电源拥有丰富的故障判断保护电路。在冷却水压力不稳、温度过高、三相电缺相、冷态工件碰到感应器(接地保护)等情况下,可以确保电源逆变器停止输出功率;
实时监控系统始终保证 IGBT 工作在*软开关状态,使开关损耗、电压和电流冲击、局部温升等参数达到*,既避免了因逆变状态偏离*时引起的逆变效率降低,又解决IGBT老化加速(如使用一年后莫名损坏)及后期维护成本高等问题;
电源在正常加热工作时如果突然遇到恶劣工况并且该恶劣工况不能短时间自动恢复,可以分别判断各种保护信号并发出故障报警,如:过压、过流、频率超限、IGBT故障等报警信号,可以协助用户查找排除故障源。
13、友好的人机交互:
人机交互可以选用多种方式,LED指示灯或数码管显示、触摸屏显示与控制、文本屏显示,客户可以根据需要随意选择;从功能实现与操作设置上全面覆盖了传统机械式的按钮面板,使操作与维护更简单、更直观、更方便;
14、硬件隔离接口:
可与市面上现有的PLC兼容,有利于客户对已经存在的PLC系统进行功能改造以及自动化系统的进一步扩展。
15、远程通信接口:
完善的通讯控制功能,支持RS-485接口,可实现多机联网监控与控制,默认RS485采用通用的MODBVS通信协议;4-20MA或0-10V接口,可以支持与外接系统闭环控制,比如温度闭环控制系统。
DSP智能感应加热电源不受电磁环境影响,因此这些重要信号避免了干扰,提高了设备整体的稳定性和可靠性。
16、设备内部元件合理布局,将主控制线路板集中放置在弱电一侧,避免强电对控制电路的干扰,提高控制精度;
17、旗舰外形,触屏界面控制与按键旋钮双重操作方式,触摸屏液晶上显示设备工作状态和工作参数,设备工作细节一目了然。
显示屏26万色真彩显示;采用四线电阻式触摸板,触摸精度准确,经久耐用,触摸寿命长。具有很强的抗干扰、防高压的能力,符合工业环境的电磁兼容要求;增强了通信的准确性和可靠性,支持U盘存储,可以实现*的导入导出;
型号
工作电源
震荡频率
最大输入电源
SYD-40AB型 高频 三相380V/50HZ 30~80KHZ 60A SYD-60AB型 高频 三相380V/50HZ 30~80KHZ 90A SYD-100AB型 高频 三相380V/50HZ 30~80KHZ 150A SYD-160AB型 高频 三相380V/50HZ 30~80KHZ 210A SYD-40AB型 超高频 三相380V/50HZ 100~200KHZ 60A SYD-60AB型 超高频 三相380V/50HZ 100~200KHZ 90A
