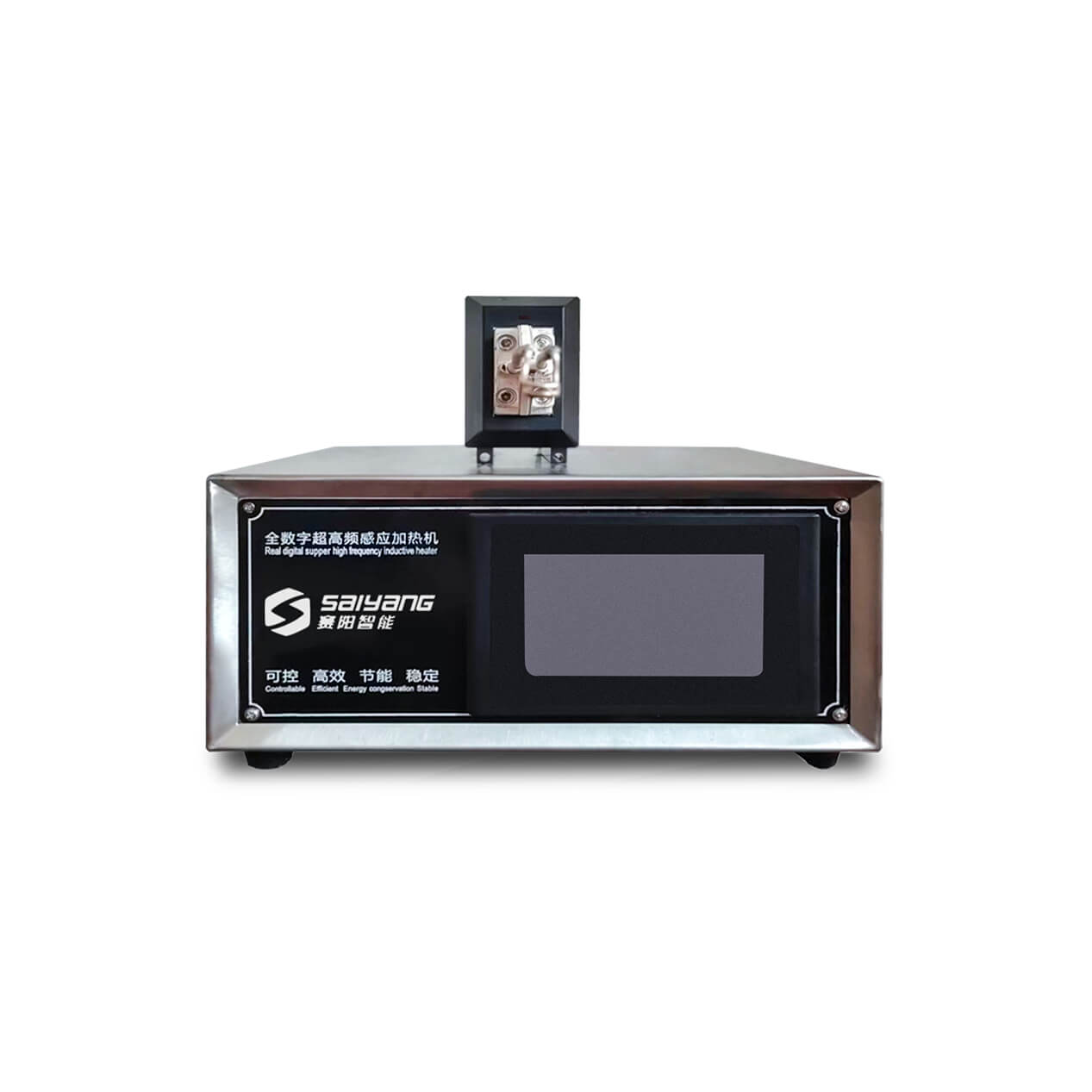

超高频感应加热设备-SYGG-SH

型号：SYGG-SH
功率：6 KW
频率：750K-1200KKHZ

感应加热电源是专用于非接触式金属焊接的一种设备，SYGG-SH 系列为本公司一款设计最高 1.2MHz 超高频感应加热电源，是由高精度控制芯片控制，经过高频谐振电路，最终通过加热头提供热能，用于对金属工件加热。这种加热的方式，具有效率高、稳定性好，可重复性好以及高度可控等特点。

咨询热线

0769-83003180 136-5257-7079

我要留言在线询价

特点	说明
设备外形尺寸重量	1、加热电源尺寸：L310-W250-H160( mm) 加热头尺寸：L120 -W62-H 75 (mm) 2、加热电源重量：15(Kg) 加热头重量：2（kg） 3、体积小、重量轻，有效提升工作场地使用率，进而提升经济及社会价值。
设备设计结构科学合理	1、水电分离，避免的安全事故。 2、强电、弱电、信号线路安全隔离，设备高效运行稳定。
设备操作界面	1、可视化视觉界面。 2、设备所有运行参数实时（功率、电流、频率、时间、温度等）显示。 3、多种工艺运行程序界面切换（功率、温度、自动、手动）。 4、故障提升：红色的代表发生故障，绿色代表没有故障。故障时（缺相、过流、过热、欠水），蜂鸣器会响，告知用户此时有故障，请及时查看，一目了然。
设备设计原理	1、设备采用高精度数字化芯片控制，高集成电路设计，有效保障设备运行稳定。 2、设备强大内存处理能力，可以存储10组工艺，保证随时调用。 3、采用高集成电路设计，设备同频同相，单台设备及多台设备使用时相互之间没有干扰，设备稳定性可靠。 4、支持485通讯方式，485数字通讯支持MES采集，加工*可追溯。 5、设备支持外部0-5v ,0-10v PWM等功率调节控制。 6、支持红外线测温及温度闭环控制。
设备电感线圈	感应头、感应线圈，所有表面镀银，可以增强导电性、和抗氧化能力，延长使用寿命及起到美观的效果。
设备拓展配套	根据用户需求，可以加装工装治具、冷却系统、安全系统、出油烟系统

产品型号	SYGG-SH
输入输出功率	输入最大功率	5600VA
	输入最大电流	26A
	电感输出平均功率	64kVA
	输入电压、频率范围	190~260Vac 50/60Hz
工作频率范围	750k~1200kHz
冷却水	水压	300 kPa
冷却水	流量	1.5~2L/分钟
输入输出接口	RS485	1个标准
	红外测温接口（4~20mA电流）	1个
	5V输入采样接口	1个
	10V输入采样接口	1个
	Pwm输入接口	1个
	脚踏输入信号接口	2个
	开关输出信号接口	1个
环境	运行温度	0 ~ +55 °C
	存储温度	-25 ~ +70 °C
	相对湿度	0~95%（无冷凝）
尺寸	加热电源	310-250-160（mm）
	加热头	120 -62- 75 (mm)
	电源与加热头线长	1.8米（标准）
重量	加热电源主机	15kg
重量	加热头	2kg

● 感应加热原理，通过用高频率交变电流流向被卷曲成环状的导体（通常为铜管）由此产生磁束，将金属放置其中，磁束*会贯通金属体，在与磁束自缴的方向产生涡流（旋转电流）这感应电流在涡流的影响下产生发热，用这样的加热方式*是感应加热。
● 简单地说：对金属物体生成电流在非接触的状态下*能加热。用这样的原理在被加热体的必要的地方集中加热达到瞬间加热效果，因为，这种加热方式具有极高的效率，使生产量，工作量都提高。

--焊接（钎焊、银焊、铜焊）--

它主要是通過加热到一定溫度使焊料熔化，从而把兩种一样材质或不同材质的金属连接在一起，具体应用如下：

● 各种五金刀具的焊接：金刚石刀具、磨具、钻具、合金鋸片、硬质合金車刀、铣刀、铰刀、刨刀、木工钻头等的焊接；

● 各种五金机械配件的焊接：五金卫浴产品、制冷铜配件、灯饰配件、精密模具配件、五金拉手、打蛋器、合金钢与钢、钢与铜、铜与铜等同种金属或异种金属的银焊、铜焊；

● 复合锅底焊接主要用于圆形、方形及其它异形平面不锈钢锅底与铝片的三层钎焊，也可用于其它金属平面钎焊。

● 电热水壶（电咖啡壶）的发热盘焊接主要用于不锈钢平底、铝片与各种形状电热管之间的钎焊。

--热锻--

热锻它主要是对工件加热到一定溫度后（根据材质不同加热温度也不同），通過冲床、锻床或其他形式把工件锻压成其他形狀。

● 例如：表壳、表胚、拉手、模具附件、厨房餐具用品、工艺品、标准件、紧固件、机械零件加工、铜锁、铆钉、钢钎、钎具的热挤压等等。

--热配合--

热配合它主要是指不同种金属之间或金属与非金属之间通过对金属的加热，利用热扩張或热熔解的原理使两者连接在一起。

● 例如：電脑散热器的铜芯与铝片、喇叭网的埋值焊接、钢塑管的复合、铝箔的封口（牙膏皮）、电机转子、电热管封口等等。

--熔炼--

熔炼它主要是指通过对金属的高温，把金属化成液体。

● 主要适用于铁、钢、铜、铝、锌以及各种贵重金属。如金、银的熔化。

--热处理（表面淬火）--

它主要是通過对工件的加热等处理后使得金属材质的硬度发生变化，具体应用如下：

● 各种五金工具、手工具。如钳子、板手、锤子、斧頭、旋具、剪刀（园艺剪）等的淬火；

● 各种汽車、摩托車配件。如曲轴、連杆、活塞銷、链轮、铝轮、气门、搖臂轴、传动半轴、小轴、拔叉等的淬火；

● 各种电动工具。如齿轮、轴心；

● 机床行业类。如机床床面、机床导轨等的淬火；

● 各种五金金属零件、机械加工零件。如轴类、齿轮（链轮）、凸轮、夹头、夹具等的淬火；

● 五金模具行业。如小型模具、模具附件、模具內孔等的淬火；

--退火（回火、调质）--

退火是将金属进行减低硬度消除金属的组织缺陷减少便携于裂纹倾向。

● 各种不锈钢行业的退火。如不锈钢盆、罐的退火拉伸、退火卷边以及水槽的退火、不锈钢管、不锈钢餐具、不锈钢杯等；

● 其他各种金属工件的退火。如高尔夫球头、球杆、铜锁头、五金铜配件、菜刀把、刀刃、铝锅、铝桶、铝散热器以及各类铝制品。

加热类型	应用范围	频率选择	功率选择
钎焊	钻头、车刀、铰刀、铣刀、钻头等及不锈钢锅底不同材料的复合焊接.	原则：焊接体积越大，频率越应降低。体积小于303030的刀具，可采用高；大于303030，可采用中频。原则：工件直径越大，频率应越低。	根据具体工件形状、材料、焊料等情况来定。
透热	紧固件、标准件、汽配、五金工具、铜棒、麻花钻的热镦热轧等.	Φ20以上,中频(1-20KHZ) Φ5-20,高频(20-100KHZ) Φ5以下,超高频(100-500KHZ)	根据生产效率选择合适的功率,功率越大，速度越快．具体可咨询公司技术人员.
淬火	轴类、齿轮、链轮、机床导轨配件淬火等等	原则：工件要求淬硬层越浅，频率应越高。 1mm以下超高100-500KHZ 1-2.5mm超音频20-100KHZ 2.5mm以上中频1-20KHZ；	结合工件形状、淬火方式、淬火硬度、淬硬层要求及材料等综合考虑，具体可咨询公司技术人员。
退火	金属线材管材退火、液压配件、汽车配件、刀剪钳、不锈钢锅退火等等	结合工件退火要求、退火速度及材料等综合考虑，具体可咨询公司技术人员
熔炼	金、银、铜、铅等贵金属	中频；小容量可选高频	根据熔炉及生产效率具体而定。
焊接	铝塑管、钢塑管、电缆、电线的加热覆膜；食品、饮料、制药行业使用的铝箔封口。	根据具体情况而定	根据生产速度、材料、温度而定。
特殊功能及配套设备	如双频设备、多负载匹配型（双机头、多抽头）、自动控制型、一拖二、桥梁输油管弯管、恒功率恒电流、软连接感应器。
